SCADA-система OWEN PROCESS MANAGER (OPM) – программное обеспечение, предназначенное для осуществления связи ПК с приборами ОВЕН, подключенными через преобразователи интерфейсов ОВЕН АС2, АС2-М, АС3-М, АС3, АС Основные функции OWEN PROCESS MANAGER (OPM) OPM используется для разработки описаний технологических процессов, сохранения этих описаний на диске для последующего использования. Запуск процессов на исполнение предусматривает опрос всех приборов с периодичностью, отдельно задаваемой для каждого прибора, отображение результатов этого опроса, а также сохранение указанных пользователем значений в файлы протокола. Организация интерфейса связи приборов с ПК При запуске OPM тестирует рабочий компьютер и автоматически определяет свободные COM-порты, к которым через адаптер интерфейса могут быть подключены приборы ОВЕН. Информация о COM-портах выводится на экран ПК в главном окне программы. Выбор адаптера интерфейса зависит от типа интерфейса подключаемых приборов.

К одному COM-порту возможно подключить только один адаптер интерфейса. При необходимости увеличения количества отображаемых каналов на ПК необходимо установить дополнительные СОМ-порты. Максимальное количество СОМ-портов определяется характеристиками ПК. Подключение приборов с интерфейсом RS-485 Для подключения к компьютеру приборов с интерфейсом RS-485 используются:.

SCADA-система OWen PROCeSS MAnAGeR (OPM) — программное обеспечение, предназначенное для осуществления связи ПК с приборами овен, подключенными через преобразователи интерфейсов овен ас2, ас2-м, ас3-м, ас3, ас4. • Моделирование сети, состоящей из одного или нескольких адаптеров и под-ключенных к ним приборов ОВЕН, а также схемы технологического процесса на мониторе ПК. Простая SCADA Owen Process Manager (OPM) Организация интерфейса связи приборов с ПК. При запуске ОРМ. 1 Средства сбора данных OPM v.1 SCADA*-система OWEN PROCESS MANAGER ОРМ v.1 Средства автоматизации МОДЕЛИРОВАНИЕ сети. Или графическом виде на экране ПК СООБЩЕНИЕ о выходе контролируемых величин за заданные границы ВОЗМОЖНОСТЬ.

ОВЕН АС3-М – автоматический преобразователь RS-232/RS-485;. ОВЕН АС3 – полуавтоматический преобразователь RS-232/RS-485;. ОВЕН АС4 – автоматический преобразователь USB/RS-485.

Возможно также использование преобразователей интерфейсов сторонних производителей. Максимальное количество каналов отображения для одного порта составляет 256. Без использования средств усиления сигнала к преобразователю АС3-М, АС3 или АС4 можно подсоединять до 32 приборов, с использованием усилителя – до 256. Подключение приборов с интерфейсом «токовая петля» Для подключения к ПК приборов с интерфейсом «токовая петля» используются:. ОВЕН АС2 – адаптер интерфейса «токовая петля»/RS-232;. ОВЕН АС2-М – преобразователь интерфейса «токовая петля»/RS-485.

Через адаптер АС2 прибор подключается к компьютеру напрямую. К АС2 можно подключить до восьми приборов ОВЕН типа ТРМ1-PiC, ТРМ38. Максимальное количество каналов отображения для одного порта (при использовании восьмиканальных приборов типа УКТ38 или ТРМ38) равно 64. Через преобразователь АС2-М прибор подключается к сети RS-485, которая, в свою очередь, через адаптер АС3-М, АС3 или АС4 может быть подключена к ПК. К каждому преобразователю АС2-М подключается один прибор типа ТРМ1-PiC, ТРМ38, МПР51 и т. Максимальное количество каналов отображения для одного порта (при использовании восьмиканальных приборов типа УКТ38 или ТРМ38) равно 256. Схемы подключения приборов ОВЕН к ПК Схема подключения приборов с интерфейсом «токовая петля» к ПК через преобразователь ОВЕН АС2 Схема подключения приборов с интерфейсом «токовая петля» к сети RS-485 и к ПК через преобразователи ОВЕН АС2-М и АС3-М (АС4) Схема подключения приборов с интерфейсом RS-485 к ПК через преобразователь RS-232/ RS-485 (например, ОВЕН АС3-М, АС3) Схема подключения приборов с интерфейсом RS-485 к ПК через преобразователь USB/ RS-485 (например, ОВЕН АС4). При запуске OPM на экране появляется ее главное окно, в котором пользователю предстоит создать схему технологического процесса.

Это окно содержит панель управления и меню. При нажатии правой кнопки мыши всплывает меню настройки. Необходимо задать:. тип подключаемого адаптера интерфейса;.

Owen Process Manager

типы подключаемых к адаптеру интерфейса приборов ОВЕН;. параметры опроса приборов компьютером. При работе с адаптером интерфейса АС2 необходимо указать канал адаптера, к которому подключен прибор ОВЕН, и указать тип этого прибора, выбрав его из предлагаемого программой списка. Для приборов, подключаемых через преобразователь RS-232/RS-485 или USB/RS-485, необходимо указать сетевой адрес подключенного прибора ОВЕН, который предварительно вводится в прибор при его программировании. При задании параметров опроса возможно либо задать частоту опроса прибора, либо задать постоянный опрос. В случае постоянного опроса прибор опрашивается с максимально возможной для данной системы «компьютер–интерфейс–приборы» частотой. Эта частота опроса зависит от мощности компьютера, количества приборов в сети, наличия помех в линиях и т.

После записи конфигурации в файл необходимо запустить процесс. Это возможно сделать либо из меню программы, либо кнопкой на панели инструментов. На экране главного окна будут отображаться все текущие значения измеряемых величин. Процесс, запущенный на исполнение, может быть в любой момент завершен или временно приостановлен. Изменения в схему процесса можно вносить только после его завершения. Измененный процесс возможно сохранить под прежним или новым именем. ГЛАВНОЕ ОКНО: схема технологического процесса, запущенного на исполнение Меню Настройки.

Owen Process Manager Скачать Бесплатно

Owen

При исполнении процесса программа контролирует (архивирует) значения только тех каналов подключенных приборов, которые указаны пользователем. Для этого в дополнительных окнах программы создаются ссылки на выбранные каналы. Значения, регистрируемые по заданным ссылкам, заносятся в файл архива. Программа имеет 5 дополнительных окон, выбор окна осуществляется кнопками на панели инструментов. Частота опроса каналов и архивации данных определяется пользователем для каждой ссылки отдельно.

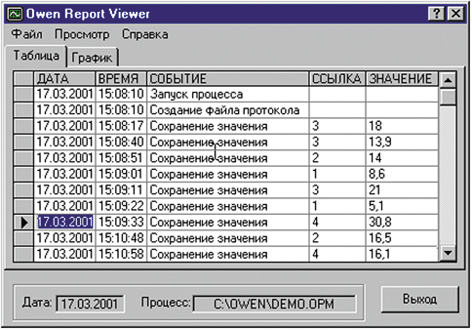

Просмотр файла архива осуществляется с помощью программы OWEN Report Viewer (ORV). ORV позволяет открывать и просматривать файлы архива (рапорты) либо в табличном, либо в графическом виде и конфигурировать отображение архивных данных для данного процесса. Пользователь может самостоятельно определять, какие из происшедших событий, зафиксированных в рапорте, следует включать в отображаемые таблицы и графики. Типовая технологическая карта.

Можно также ограничивать временные рамки отображаемых событий с тем, чтобы более подробно рассматривать отдельные эпизоды технологического процесса. Для последующей обработки данных из архива возможно их сохранение в форматах Access, FoxPro, DBase или Excel. Представление архивных данных в виде таблицы Представление архивных данных в виде графика. Программа позволяет следить за нахождением измеряемого параметра в заданном диапазоне значений. Для этого пользователь в созданных ссылках определяет верхнюю и нижнюю границы диапазона контроля. При выходе измеряемого параметра за указанные границы программа выдает предупреждение («аларм»). «Алармы» выводятся в специализированных окнах, цвет которых меняется в зависимости от типа сообщения.

Информация о причине возникновения «аларма» и инструкции для оператора по ее устранению могут выводиться как автоматически при возникновении «аларма», так и по запросу оператора при нажатии кнопки на панели управления. Пищевая промышленность Название статьи Краткое описание Используемые приборы Система управления варочными котлами Компания «Альфа-Пром» (г. Киров) разработала систему управления варочными котлами, которые широко применяются в пищевой промышленности для варки соусов, бульонов, мясных изделий и субпродуктов при производстве консервов, концентратов, для уваривания других видов сырья., Система мониторинга сушки крахмала Аппаратно-программный комплекс анализа технологического процесса на участке сушки крахмала Звягинского завода (п.

Owen Process Manager Скачать

Звягинки, Орловская область), разработанный специалистами ООО «Герольд», представляет собой систему, состоящую из аппаратных средств компании ОВЕН и программных средств: пакета OWEN PROCESS MANAGER v.1.04 и программы анализатора технологического процесса собственной разработки специалистов завода. Автоматизация вспомогательных подразделений ООО «Приморский сахар» На предприятии «Приморский сахар», занимающемся переработкой сахара-сырца, установлено и работает свыше 160 приборов ОВЕН.

Owen Process Manager V.1 Скачать

При помощи SCADA-системы осуществляется не только мониторинг процесса переработки сахара, но и дистанционное управление исполнительными механизмами. Однако на заводе, построенном в 1935 году, сегодня автоматизирован не только процесс переработки сахара, но и все вспомогательные подразделения: ведется строгий учет и контроль расхода воды, пара, мазута, электроэнергии., Стерилизация консервной продукции Высокое качество консервной продукции обеспечивается четкой и слаженной работой всех звеньев процесса переработки: начиная с сортировки, мойки, бланшировки, расфасовки и заканчивая упаковкой и стерилизацией. Стерилизация – один из самых ответственных этапов переработки сельскохозяйственных продуктов.

Для стерилизации консервов применяют аппараты периодического действия, к которым относятся автоклавы. Автоматизированная система управления автоклавом может быть успешно построена на приборах ОВЕН., ЖКХ Название статьи Краткое описание Используемые приборы Тиристорный регулятор как средство экономии энергии в нагревательных системах Компания «Энергис» (г. Киров) основана в 1990 году и более 14 лет является дилером компании ОВЕН. За годы работы «Энергис» развился в многопрофильное инжиниринговое предприятие, которое занимается разработкой и внедрением автоматизированных систем управления технологическими процессами различных отраслей промышленности и ЖКХ на базе компонентов автоматизации ОВЕН.

Овен Процесс Менеджер Скачать

Одной из успешных технических разработок фирмы являются тиристорные регуляторы напряжения, которые выпускаются с 1998 года., Управление вентиляционной системой на базе приборов ОВЕН Основными условиями создания комфортной среды в любом помещении являются достаточный воздухообмен и оптимальный температурный режим, а также прочие параметры микроклимата. Специалисты компании ЗАО «ВикMа» обеспечили нормальное «дыхание» многим зданиям Москвы и Московской области, смонтировав в них надежные системы вентиляции и кондиционирования.

Среди таких объектов – театр кукол им. Образцова, сеть фитнес-центров «МедСи», офисы многих фирм и т.д. В основу системы управления вентиляцией положены приборы ОВЕН., Реконструкция Троицкой теплоцентрали После реконструкции муниципального предприятия «Троицктеплоэнерго», выполненной на достаточно высоком уровне и с использованием приборов ОВЕН, работа техники контролируется при помощи компьютеров.

Owen Process Manager Настройка

Owen Process Manager

В конечном итоге автоматизация привела к сокращению эксплуатационных расходов и наведению порядка. Об этом рассказывает начальник участка автоматизации МУП «Троицктеплоэнерго» Геннадий Сперанский., Диспетчеризация узлов подачи горячей воды Компанией «ОВЕН СПб» разработан и внедрен проект диспетчеризации 11 узлов подачи горячей воды для ЖКС№1 Невского района города Санкт-Петербурга., Электроэнергетика Название статьи Краткое описание Используемые приборы Модернизация Интинской ТЭЦ на базе приборов ОВЕН В 2003 году, начав модернизацию, Интинская ТЭЦ приобрела небольшую партию приборов ОВЕН 2ТРМ1, выполненных в модификациях «Р» и «РИ». Обкатка новой техники началась с её подключения к «проблемным» температурным точкам одного из котлоагрегатов (с одновременным демонтажом изношенного оборудования). В скором времени на предприятии ощутили, что новые приборы ОВЕН имеют целый ряд преимуществ.
